貨期：現貨
品牌：北斗
型號：CNC-3020P
產地：廣東東莞

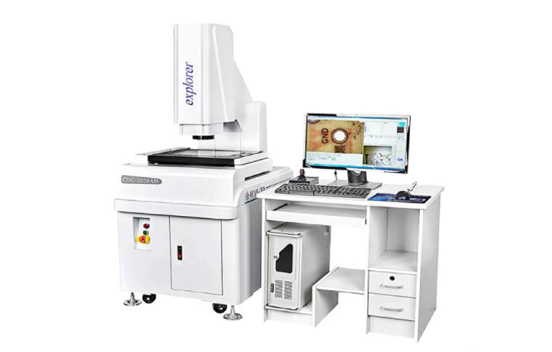

名稱：全自動二次元影像測量儀

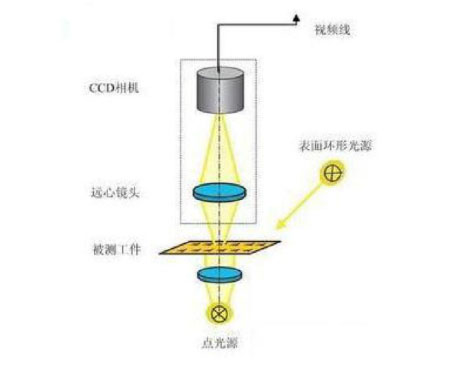

是建立在 CCD 數位影像的基礎上，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。計算機在安裝上專用控制與圖形測量軟件后，變成了具有軟件靈魂的測量大腦，是整個設備的主體。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果；并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。這一切，在今天強大的計算機運算能力面前都是實時完成的，操作者本人無法察覺。這種能夠利用 CCD 數位圖像，通過電腦軟件運算，滿足復雜測量需要的精密儀器才是真正意義上的影像測量儀。

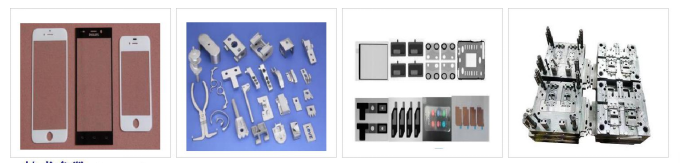

主要適應在精密電子、晶圓科技、刀具、塑膠、精密零件、彈簧、沖壓件、接插件、模具、軍工、二維抄數、繪圖、工程開發、五金塑膠、PCB 板、導電橡膠、粉末冶金、螺絲、鐘表零件、手機、醫藥工業、光纖器件、汽車工程、航天航空、高等院校、科研院所等領域具有廣泛應用。
| X/Y 軸 | 300MM*200MM | |
行程 | |||
Z 軸行 | 有效空間 325mm,調焦行程 245mm，工作距離 95mm | ||
程 | |||
工 | 金 屬 | ||
臺 面 | 350MM*250MM | ||
作 | |||
尺寸 | |||
臺 | |||
玻 璃 | |||
臺 面 | 330MM*230MM | ||
尺寸 | |||
傳 動 | 傳動型：X/Y/Z 軸臺灣上銀精密線性導軌和臺灣上銀研磨級滾珠螺桿 | ||
型式 | |||
光學尺分辨率：X/Y/Z 軸 0.0005MM（0.5UM） | |||
測量伺服驅 | |||
測量精度：≤2.5UM+L/200 重復精度：≤2.5UM+L/250 | |||
動系統 | |||
X/Y/Z 三軸日本松下進口高性能伺服電機，雙重閉環控制系統 | |||
攝像機：日本彩色 1/2″CCD 攝像機放大倍率 30-230X | |||
影像系統 | |||
全自動自動連續變倍鏡頭：美國 NAV 高清變倍鏡頭//連續放大倍率 | |||
0.7-4.5X | |||
光源系統 | 表面光源與透射光源 LED 冷光源、壽命長、亮度可調 | ||
儀器外形尺 | 700MM*850MM*1650MM | ||
寸（L*W*H） | |||
儀 器 重 量 | 約 330KG | ||
（KG） | |||
眾所皆知，軟件是一臺儀器的靈魂所在，組成系統的硬件雖為測量提供了基礎，但只有在軟件的支持下，才能完美地實現硬件的功能，充分發揮其潛力，使系統的總體功能和性能如虎添翼。本公司深度研發定制的全自動二次元影像尺寸測量專用測控軟件自 3020 年開始就面向客戶提供使用，經過 10 年來行業內客戶的使用反饋、使用要求、國家標準和國外標準的融合，已經達到一個很成熟穩定的狀態。擁有自主知識產權的軟件控制系統（行業內極少），在對以后軟件升級，新標準更換的時候起到一個很大的優勢，保證測試手段和測試標準走在行業領先位置。
? 10年行業經驗，專業從事檢測設備的研發、設計、制造、銷售與服務。 ? 擁有5名具有超過12年行業經驗的工程師團隊，現已獲得國家高薪企業和20+項資質證書。 |  |
 |
? 采用進口零部件，產品用料保質保量，加工工藝安全嚴謹，公司擁有先進的檢測技術和完整的質量控制系統。 ? 每個產品必須經過7道檢測環節：校隊圖紙、零部件檢測、表面處理、外觀檢測、組裝、校準、QC全檢入庫。 |

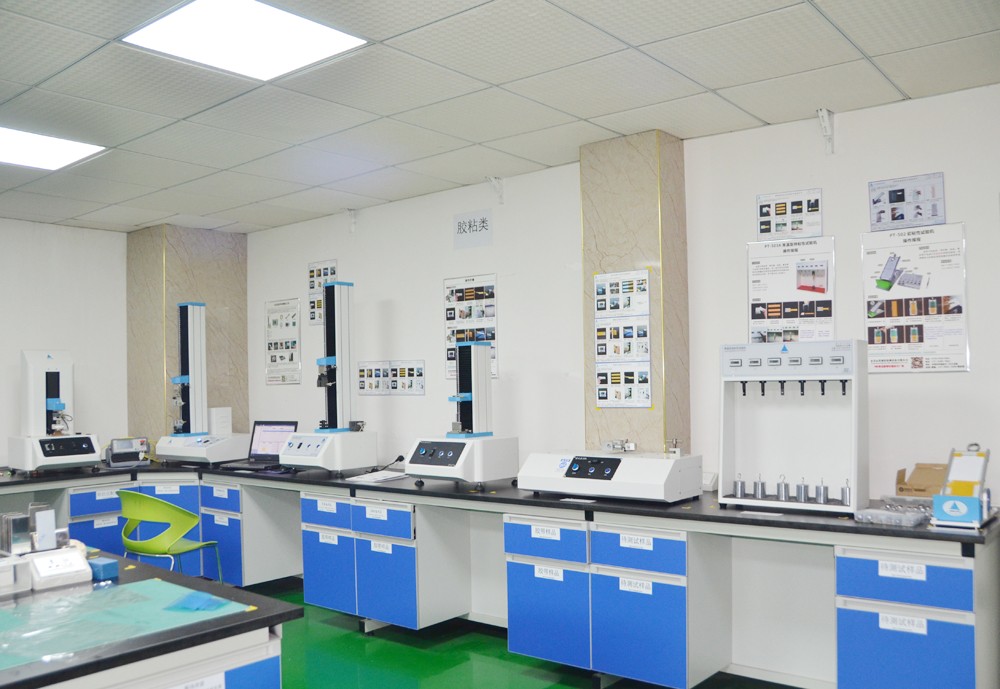

? 擁有超2500㎡現代化規模生產基地，生產設備齊全，各種試驗機月總備貨量高達200臺保障快速供貨。 ? 與知名物流順豐、德邦保持長期合作關系。運輸采用纏繞膜整機包裹，邊角采用珍珠棉保護，設備采用紙托或木箱包裝。 |
|
 |
? 廣東省內專業工程師送貨上門，現場安裝及使用培訓，并且在華東、西南地區設立分公司提供更高效便捷的服務。 ? 行業內率先推出3年質保，售后服務由廠家直接跟蹤，7x24小時極速響應，一對一上門服務。 |
