表界面分析儀器的系統構成有哪些？
發布時間：2022-03-14 點擊次數：1415

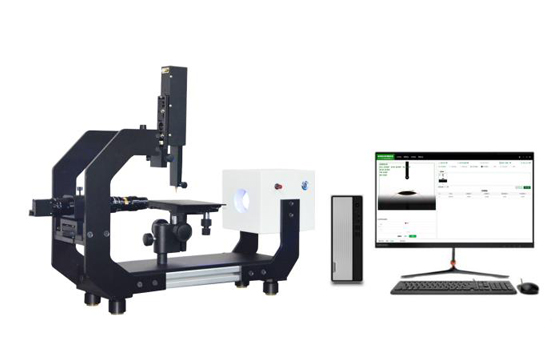

首先，我們有必要描述一下影像分析法接觸角測定儀的系統構成：
1、光學系統：標準選構件為CCD相機、顯微鏡頭部分、視頻捕捉卡。
（1）基于是否需要測試隨時間變化而變化的接觸角值，您考慮一下是否需要高速相機
通常，接觸角測量儀的標準配備為25幀/秒的測試速度。根據是否動態接觸角的應用要求，可以提高每秒捕獲圖片的數量，如100幀/秒?，F在進口儀器中,有的廠家提出了50幀/秒,實際上這是硬件雙緩存技術,從技術實際意義來看,與連續拍攝我們認為是不同的概念.如要選購高速的相機,我們認為還是真實的速度為準比較好.
通常而言，接觸角測值的zui佳時間我們認為是滴出液滴后20秒，基本而言，此時接觸角基本趨向穩定（接觸角滯后原因或吸水原因）。但如果您的樣品是吸水性很強的（如紙尿布），那么我們強烈建議您采購高速相機。
通常這些需要您與供應商一起討論的。他們會因您的不同需求而為您推薦一款適合您的相機的。
（2）鏡頭：鏡頭部分通常均會符合要求的。但是，也不排除國內一些儀器廠商不了解光學而隨意寫出放大率，這是相當不負責的。您可以要求供應商提供每像素代表多少mm的放大倍率。這對于專業廠商而言，是很容易給出的。
（3）光源：這個非常關鍵。事實上，光源對于成像效果是非常有講究的。
（4）視頻捕捉設備：現在的水滴角測定儀通常的配備均為視頻捕捉卡，這個對電腦系統提出了一個相當高的要求。明顯，必須插到電腦里才行的，所以，要求使用者會安裝硬件。而我們認為，zui好是采用USB或1394口的視頻設備，畢竟，僅僅是增加成本的事情哦，但對于用戶而言，豈止是方便所能概括的。
2、進樣器系統：
現有三種標準微量進樣器、蠕動泵、注射泵。注射泵相當于一個自動微量推進系統加上微量進樣器構成。
現在的進樣技術通常均是符合要求的。但如果您有精度高的要求，您可能選購一臺軟件控制的進樣系統，會方便很多且進樣精度控制較好。
3、主機機架設計：
本來，這個事情是不用說的，但是，我們驚奇的發現。國內與國外的儀器廠商在這方便居然也會有區別。所以，我們必須指出，主機機架的設計會影響到您操作的方便性以及測試的二次污染問題等。
主要考慮因素有：需要有哪些功能，需要的精度有哪些。您完全可以與供應商一起討論。
4、軟件系統：這是水滴角測量儀的關鍵。主要分為視頻捕捉、圖像捕獲、圖像分析、接觸角數據應用。
這里就會涉及到接觸角計算技術以及表面自由能分析技術等。我們認為，好的軟件通常是升級性好，操作簡單。而這些在您不了解接觸角分析儀時，您完全可以與您的供應商多談談，同時也可以看出您的供應商是否是符合要求的。
