水滴角測試儀是如何進行內部校準的呢？
發布時間：2022-02-14 點擊次數：1504

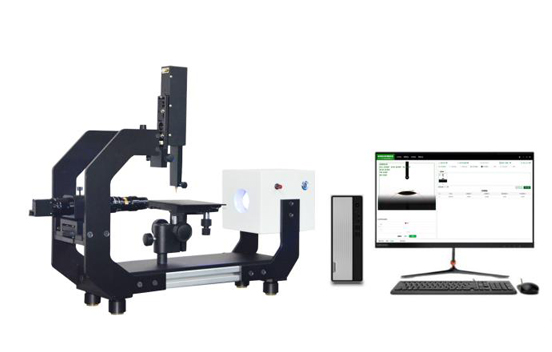

水滴角測量是確定固、氣、液體界面相互作用的重要實驗室測量和研究的準確方法。對于需要精度和可重復性的產品開發工程師和研發工程師來說，水滴角測試儀是一種理想的學術工具，儀器結合了高科技測試儀器和無損檢測方法，可以進行準確，客觀和可重復的分析。使用該儀器可以比較一系列表面處理的效果，并收集與各種表面條件（如潤滑性，潤濕性，表面能等）相關的數據。
水滴角測試儀測試原理是固體板插入液體時，只有板面與液體的夾角恰好為接觸角時液面才直平伸至三相交界處，不出現彎曲。否則，液面將出現彎曲現象。因此，改變板的插入角度直至液面三相交界處附近無彎曲，這時，板面與液面的夾角即為接觸角。
其實有點類似于液滴高度、寬度法測量，運用圓方程式來擬合液滴的輪廓形狀，從而計算出接觸角。由于此方法假定了液滴(截面)的形狀為圓的一部分，所以其適用范圍只限于球狀或接近球狀的液滴。由于重力的影響，嚴格地講，液滴的形狀都偏離球型：偏離的程度隨液滴的體積增大而增大；在同樣的體積下，液體的比重越大，表面張力越小，偏離的幅度也越大。
水滴角測試儀內部校準及點檢操作，預防出現非預計性的錯誤操作。
1、校準前操作
打開電腦、打開光源、打開測試軟件，擦干凈測試儀的工作臺。把測試儀標準片擦干凈。注意不要觸摸工作面(印有圖案的正反面)，只能觸摸側面(邊框)。
2、儀器校準前調整
水滴角測試儀放置工作臺上，把標準片輕輕插入夾持塊的槽內。上下調整工作臺，使屏幕上能夠觀察到水滴角測量儀標準片的圖案。前后移動調整標準片，使其圖案清晰。調整儀器的光源，使圖案明暗分明，使軟件容易自動提取邊緣。
3、校準結果的判定
測量結果要與說明書上的實際值做比較，不是上面刻的數值。接觸角(水滴角)測量結果與說明書上的實際值相差不應超過實際標準。如果都在范圍內，則結果合格。如果超過標準，請排除人員等特殊原因，并務必重復測量3次，取平均值，如平均值與說明書上的實際值仍然超過，則可返廠修理。
4、校準后的工作
校準完畢后需要把測試儀標準片擦干凈、用紙包好并放入盒子內。關閉測試軟件、關閉光源、關閉電腦。
5、保養及注意事項
水滴角測試儀的鏡頭有較多灰塵，可用吹氣球吹掉。注意儀器的鏡頭不要觸摸，如不小心觸摸到，造成污漬,可用無塵布輕輕擦干凈。超過15天不使用儀器也需要開機運行1次。
