電子拉力試驗機主機和傳動系統如何配合
發布時間：2021-09-17 點擊次數：1651
拉力機適用于金屬材料，非金屬材料，復合材料和零部件的扭轉性能測試，可以測量扭矩和扭轉角，負載率，扭矩峰值等。還可以檢測一定轉角下的扭矩或一定扭矩下的轉角，扭矩-扭轉角，扭轉強度與其他技術指標的關系，并且有扭矩-扭轉角，扭矩時間和扭轉角-時間。其實它的主機與傳動系統很懂“協作”的道理。

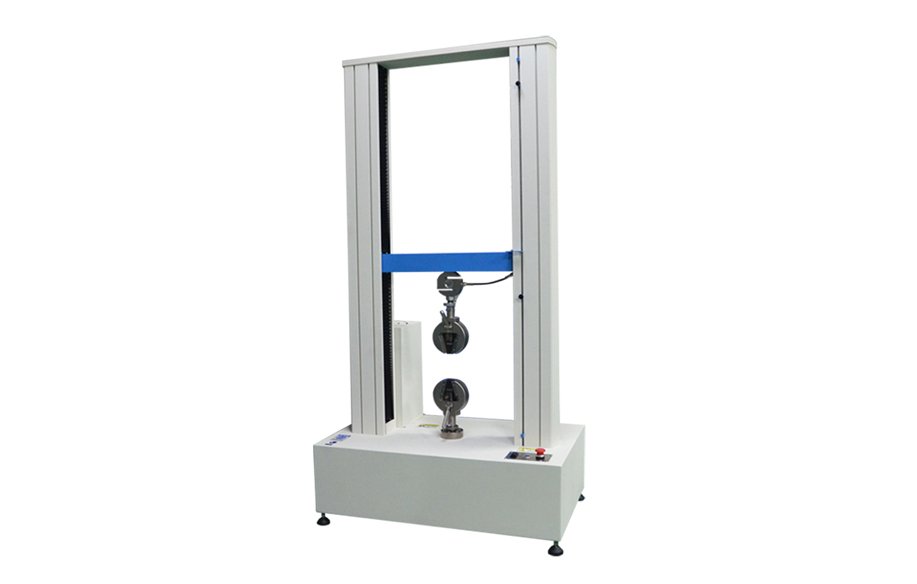

拉力試驗機是用來針對各種材料進行儀器設備靜載、拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能試驗用的機械加力的試驗機，
拉力試驗機適用于塑料板材、管材、異型材，塑料薄膜及橡膠、電線電纜、鋼材、玻纖維等材料的各種物理機械性能測試為材料開發，為物性試驗、教學研究、質量控制等不可缺少的檢測設備，拉力機夾具作為儀器的重要組成部分，不同的材料需要不同的夾具，也是試驗能否順利進行及試驗結果準確度高低的一個重要。
拉力機采用四柱兩螺桿缸下置式主機，拉伸空間位于主機上方，壓縮試驗空間位于主機下梁與工作臺之間。主機的上梁和工作臺通過立柱固定并連接，以形成一個剛性框架-上框架。中間梁和底座也形成了一個剛性的矩形框架-下部框架通過兩個導螺桿。通過技術組裝方式，上下剛性框架是半重疊的。即，形成下部框架的中間梁位于上部框架之間。同時，形成上部框架的工作臺也位于上部框架之間，下部框架的基部裝有油缸，活塞與上部框架的工作臺相連。
當設備運行時，變速箱液壓油進入氣缸底部，使活塞向上驅動上框架，從而使上梁和中梁之間的空間沿活塞運動的方向增大，從而形成拉伸空間。中間梁和工作臺之間的空間沿活塞移動方向減小，從而形成壓縮，彎曲和剪切測試空間。
拉力機的下部橫梁由電機，擺線針輪減速器，鏈輪和螺母對驅動，以實現張力和壓縮空間的調節。鏈條機構調節測試空間，加載系統的幾何中心和受力中心確保上下鉗口的同軸度和主機的耐用性
