接觸角測量儀的測試過程中有哪些注意事項？
發布時間：2021-12-09 點擊次數：1727

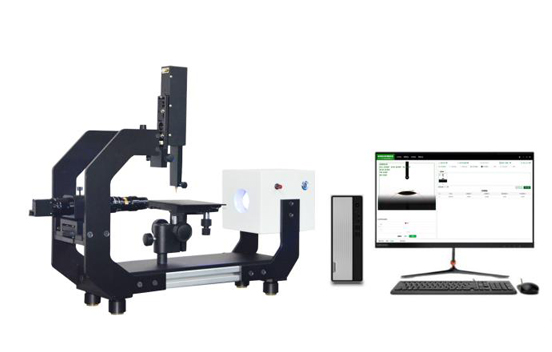

接觸角是指在一固體水平平面上滴一液滴，固體表面上的固-液-氣三相交界點處，其氣液界面和固液界面兩切線把液相夾在其中時所成的角。接觸角測試儀主要用于測量液體對固體的接觸角即液體對固體的浸潤性，儀器可以測量各種液體對各種材料的接觸角。
使用方法：
一、制備固體粉末樣品
1、將待測樣品在真空烘箱中干燥24h，取出后磨碎至40目以下。
2、取一定量的固體粉末1勺放在壓片模具中，固定好。
3、將壓片模具放在壓片機上，關閉放氣閥，然后上下壓動壓桿，使壓力升至20MPa，壓力在此數值下保持5分鐘。
4、放氣，取出壓片。
5、將其放在玻璃片上測定。
二、測定
1、接通電源，打開電腦，插上啟動U盤。
2、打開“接觸角軟件”文件夾，單擊接觸角測定軟件中的“AngleM”。
3、打開光源旋鈕，順時針旋轉可看到光源亮度增強，根據電腦顯示圖像調節光源亮度。
4、調整滴液(液體為預處理時所使用的緩沖溶液，也可以為水，或其他液體)針頭，使其出現在圖像的中間。
5、調整調節手輪，直到圖像清晰。
6、將玻璃注射器裝滿液體，安裝在固定架上。旋轉測微頭可將液體流出。
7、將準備好的樣品放在玻璃片上,然后將玻璃片放在工作臺上。工作臺可通過旋鈕上、下、左、右移動，以使其物像出現在光源中心。
8、旋轉測微頭，流出一滴液體到固體表面，靜等1秒后，單擊“采集當前顯示的圖像”，可采集到液體在固體表面上的圖像。
9、采用“手工做圓、切線法”，可測出液體在固體表面的接觸角。
10、右鍵圖像，可將測量的結果保存在圖像上，然后點擊“文件”中的“另存為”可將結果保存在文件夾中。
注意事項：
1、液滴盡量靠近試樣的前端邊緣(可使液滴的下邊緣清晰)；
2、液滴盡可能位于視窗的中心；
3、液滴邊緣要清晰、規則；
4、將窗口界面按順序調整好(調整前后焦距和放大焦圈將窗口上端的黑圈盡量消除掉)；
5、液滴形態，液滴上邊緣如出現很寬的亮白邊，說明試樣平臺前后端傾斜不水平。
